Minifix Кондуктор мебельный, шаблон для разметки крепления минификс плита 16 мм

Шаблон для разметки мест засверливания плиты под крепление минификса (minifix). Благодаря прорезям по контуру отверстия на плоскости, кондуктор позволяет разметить место сверления в любой последовательности:

1. Сверление торца плиты под штифт и разметка отверстия для десцентровой гайки на плоскости плиты.
2. Сверление торца плиты под штифт относительно готового отверстия для десцентровой гайки.

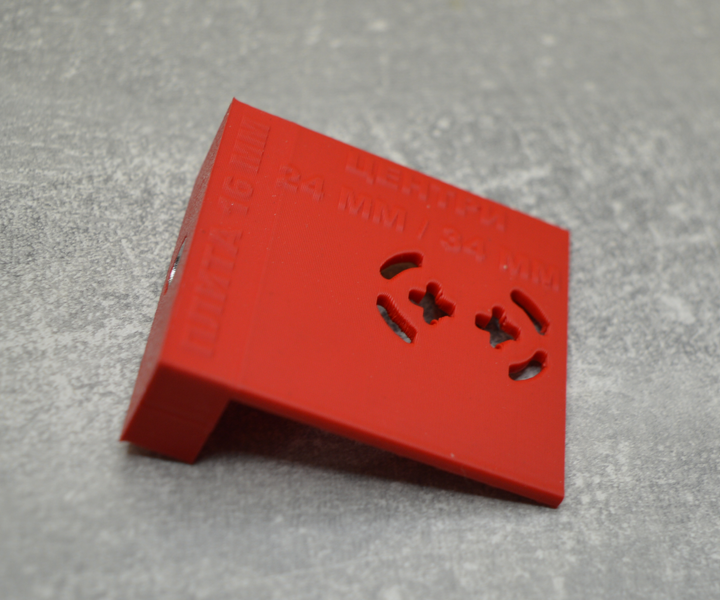

На шаблоне нанесены две пометки центра отверстия на плоскости (расстояние от края плиты 24 мм и 34 мм), что позволяет размечать под штифт 20 мм, так и под 30 мм в зависимости от потребности.

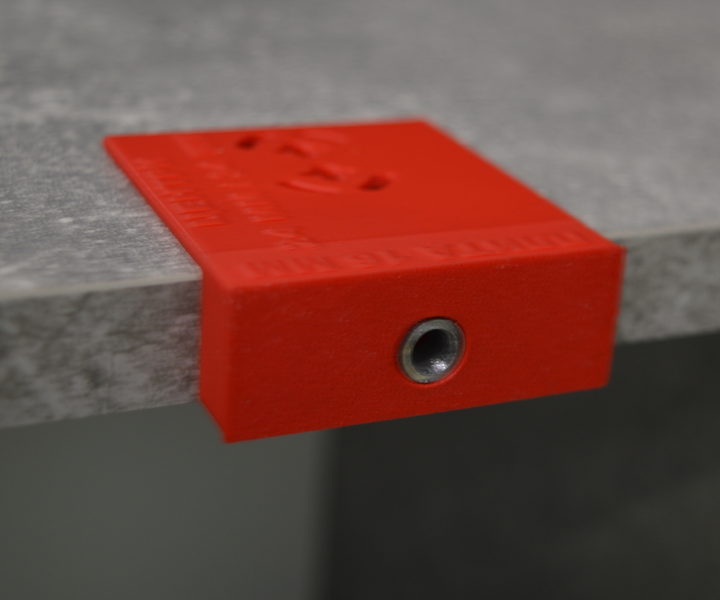

Отверстие для засверливания (разметки) торцевого отверстия выполнено с металлической втулкой, увеличивающей срок службы кондуктора.

Металлическая втулка расположена на расстоянии от края плиты во избежание царапин на поверхности плиты.

Диаметр втулки 5мм. Рекомендуемый диаметр сверла – 4.2 мм, 4.5 мм.

Кондуктор рассчитан для плиты 16 мм.

Также в наличии модель для плиты 18 мм.
